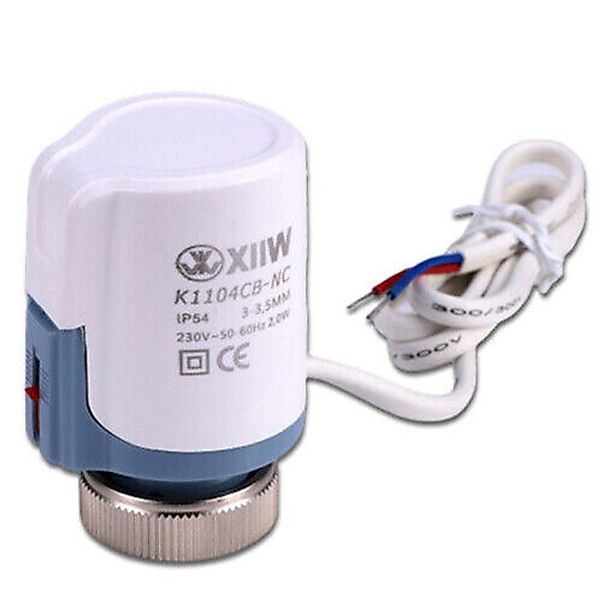

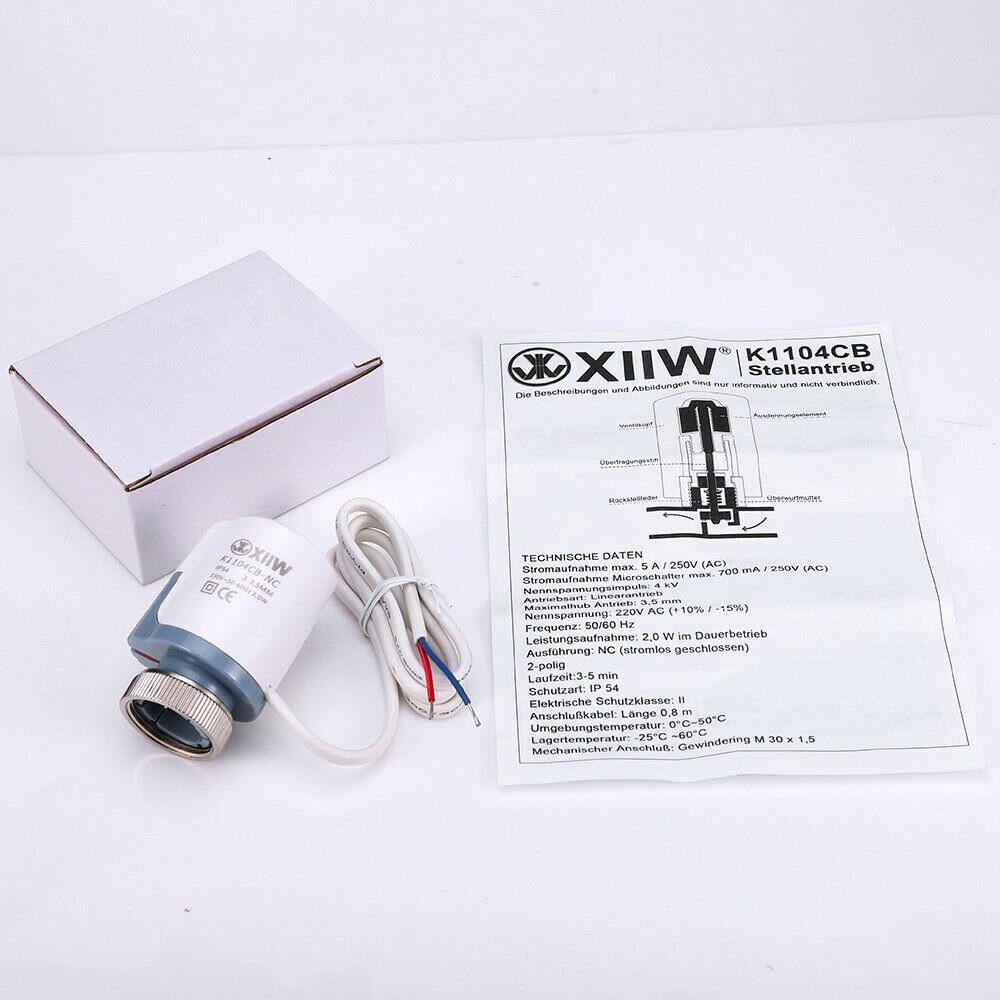

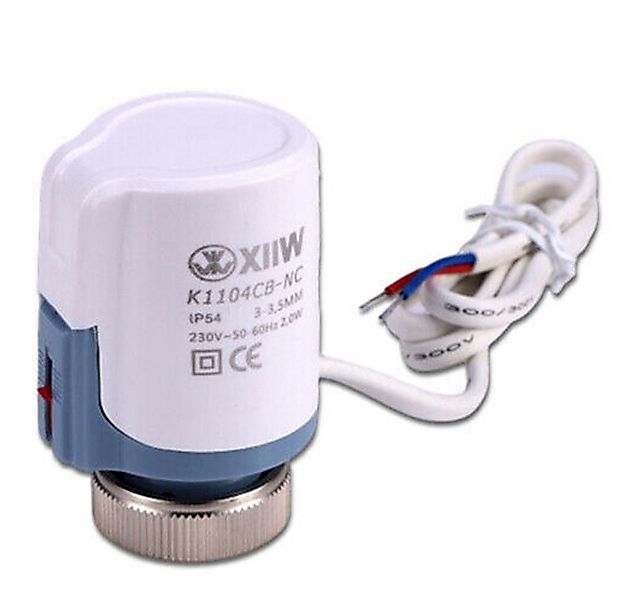

TECHNISCHE DATEN Stromaufnahme max. 5 A / 250V (AC) Stromaufnahme Microschalter max. 700 mA / 250V (AC) Nennspannungsimpuls: 4 kV Antriebsart: Linearantrieb Maximalhub Antrieb: 3,5 mm Nennspannung: 230V AC (+10% / -15%) Frequenz: 50/60 Hz Leistungsaufnahme: 2,0 W im Dauerbetrieb Ausführung: NC (stromlos geschlossen) 2-polig Laufzeit:3-5 min Schutzart: IP 54 Elektrische Schutzklasse: II Anschlußkabel: Länge 0,8 m Umgebungstemperatur: 0°C~50°C Lagertemperatur: -25°C ~60°C Mechanischer Anschluß: Gewindering M 30 x 1,5 ANWENDUNG Der Stellantrieb arbeitet nach dem ON/OFF (AN/AUS) Prinzip und wird meist über ein Raumthermostat gesteuert. BETRIEB Bei montiertem Stellantrieb ist das Ventil geschlossen und hat keinen Durchfluß. Bei Stromzufuhr am Stellantrieb erwärmt sich das Thermoelement, dehnt sich aus und führt zu einer linearen Bewegung des Ventilstiftes der den Stellantrieb öffnet und den Durchfluß ermöglicht. Bei Abschalten der Stromzufuhr schließt das Ventil dank der Federkraft. Am oberen Teil des Stellantriebes befinden sich Hubanzeige , die Hubanzeige ob das Ventil geöffnet ist. INSTALLATION 1. Bauschutzkappe oder Handrad des Ventils entfernen 2. die Ringmutter des Stellantriebs manuell auf das Ventilgewinde aufschrauben und dieses damit blockieren 3. die elektrischen Anschlüsse gemäß Schaltplan vornehmen 4. den Verbindungsstecker an den Stellantrieb anstecken ACHTUNG DEN STELLANTRIEB AUCH IM FALLE EINES DEFEKTES NICHT ÖFFNEN, ES BESTEHT GEFAHR VON PERSONENSCHÄDEN.
